MDX系列 直流电源输入

MDX系列集成式伺服电机，法兰安装尺寸60mm，输入电压24~60VDC，有IP20或IP65可供选择，整体长度相比传统分体式伺服电机减小约20%，支持脉冲控制，模拟量控制，速度模式，转矩控制，SCL，Q编程，Modbus RTU，CANopen等控制模式，同时可以搭配10:1,20:1,40:1三种减速比的精密行星减速机。
● 紧凑型设计
● IP20 & IP65防护等级
● 可编程控制——Q 编程功能
● 支持CANopen及RS-485 通讯
● 具有优异的控制性能及良好的定位精度
● 支持位置控制、速度控制、转矩控制
● 简单易用的PC 调试软件
品牌: MOONS'
价格: CNY  4200.0  -  8700.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题，可免费换货。 了解更多


MDX系列将伺服电机、编码器反馈及电机控制器集成在一个非常紧凑的单元，通过现场总线、I/O 信号或者鸣志特有的Q Program 功能进行控制。产品电机使用高性能的伺服电机，可以广泛的用于各种应用场合。

■ GONGNENGTEDIAN

● 紧凑型设计
● IP20 及IP65 防护等级
● 可编程控制——Q 编程功能
● 支持CANopen（CiA 301 & CiA 402）及RS-485 通讯
● 具有优异的控制性能及良好的定位精度
● 支持位置控制、速度控制、转矩控制
● 简单易用的PC 调试软件

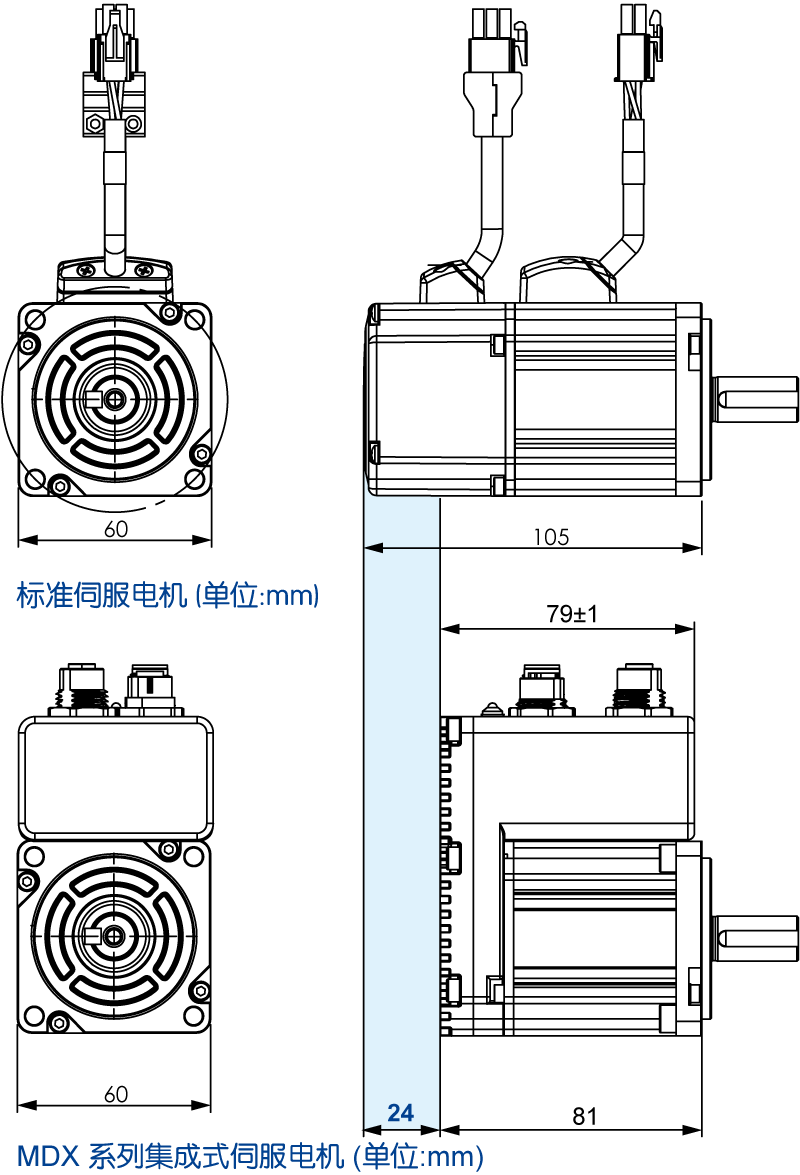

■ JINCOUXINGSHEJI

MDX 系列以小型化和紧凑型设计为目标，整体长度相比传统分体式伺服电机减小约20%，非常适用于安装空间有限的设备。
MDX，伺服系统，集成式伺服电机，集成式电机

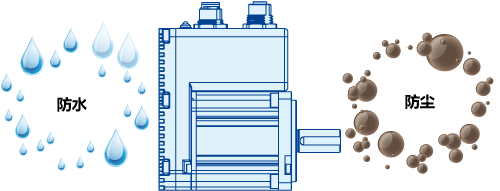

■ FANGSHUI、FANGCHENXINGNENG

MDX 系列集成式伺服电机产品具有防水及防尘的IP65 防护等级设计。
MDX，伺服系统，集成式伺服电机，集成式电机

■ TEYOUDEQ BIANCHENGGONGNENG

Q程序是鸣志特有的建立在SCL指令基础之上的一个新的平台，扩展SCL命令的使用，允许用户创建与存储SCL指令。这些程序可以保存在驱动器的非易失性存储器中，驱动无需上位机即可独立运行这些程序。Q程序为系统设计提供高度的灵活性和强大的功能。可以大大简化上位机例如PLC等控制器的编程工作。
• 运动控制指令 (例如点到点相对运动、绝对运动、回原点等)
• 多任务处理指令
• 条件判断指令 (例如外部输入中断指令、比较指令等)
• 数据寄存器运算指令 (例如加、减、乘、除、与、或等指令)
• 外部I/O处理 (例如外部输入判断，驱动器输出控制等指令)
• Q程序的逻辑运行指令(例如循环、调用)MDX，伺服系统，集成式伺服电机，集成式电机

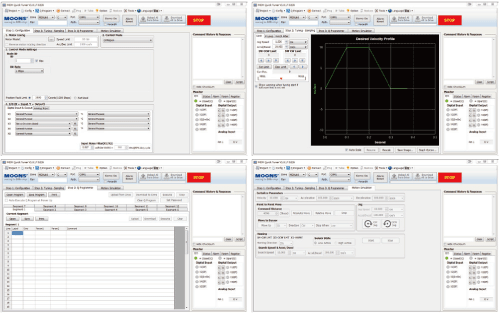

■ JIANDANYIYONGDESIFUDIAOSHI

● 安装MDX 调试软件 - MDX Artemis，用于配置驱动器。
● 友好的界面
● 便捷的安装调试
● 内置示波器用于运动控制及参数监控
● 编写Q程序MDX，伺服系统，集成式伺服电机，集成式电机

■ GONGYEXIANCHANGZONGXIANKONGZHI

CAN总线是工业控制常用的现场总线，MDX系列集成式伺服电机拥有标准的CANopen通讯功能。
特征 Specification
通讯协议 CiA 301 Application Layer and Communication Profile
CiA 402 Device Profile Drives and Motion Control
通讯速率 12.5Kbps, 20Kbps, 50Kbps, 125Kbps, 250Kbps, 500Kbps, 800Kbps, 1Mbps
报文类型 SDO, PDO, SYNC, EMCY, NMT, Heartbeat
控制模式 Profile Position, Profile Velocity, Profile Torque, Homing Mode
PDO数据 4 RxPDOs, 4 TxPDOs
MDX系列集成式伺服电机支持基于RS-485的Modbus/RTU通讯，可以轻松的控制电机运转、修改驱动器参数及监控驱动器状态。
特征 Specification
物理层 RS-485
通讯协议 Modbus/RTU
通讯速率 9600bps, 19200bps, 38400bps, 57600bps, 115200bps
控制模式 Position Mode, Velocity Mode, Torque Mode, Homing Mode

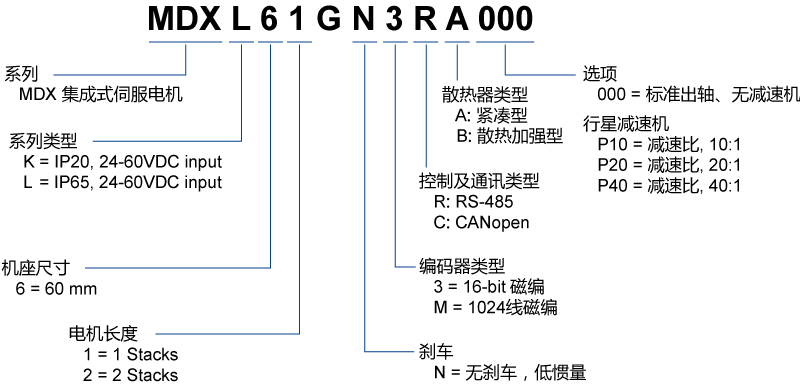

■ MINGMINGGUIZE

MDX，伺服系统，集成式伺服电机，集成式电机


■ DINGHUOXINXI

□ JINCOUXING

16-bit 编码器型 1024 线编码器型 功率 防护等级 RS-485 CANopen 减速比
MDXK61GN3RA000 MDXK61GNMRA000 200 IP20 √   N/A
MDXK62GN3RA000 MDXK62GNMRA000 400 IP20 √   N/A
MDXK61GN3CA000 MDXK61GNMCA000 200 IP20   √ N/A
MDXK62GN3CA000 MDXK62GNMCA000 400 IP20   √ N/A
MDXK61GN3RAP10 MDXK61GNMRAP10 200 IP20 √   10:1
MDXK61GN3RAP20 MDXK61GNMRAP20 200 IP20 √   20:1
MDXK61GN3RAP40 MDXK61GNMRAP40 200 IP20 √   40:1
MDXK61GN3CAP10 MDXK61GNMCAP10 200 IP20   √ 10:1
MDXK61GN3CAP20 MDXK61GNMCAP20 200 IP20   √ 20:1
MDXK61GN3CAP40 MDXK61GNMCAP40 200 IP20   √ 40:1
MDXK62GN3RAP10 MDXK62GNMRAP10 400 IP20 √   10:1
MDXK62GN3RAP20 MDXK62GNMRAP20 400 IP20 √   20:1
MDXK62GN3RAP40 MDXK62GNMRAP40 400 IP20 √   40:1
MDXK62GN3CAP10 MDXK62GNMCAP10 400 IP20   √ 10:1
MDXK62GN3CAP20 MDXK62GNMCAP20 400 IP20   √ 20:1
MDXK62GN3CAP40 MDXK62GNMCAP40 400 IP20   √ 40:1
MDXL61GN3RA000 MDXL61GNMRA000 200 IP65 √   N/A
MDXL62GN3RA000 MDXL62GNMRA000 400 IP65 √   N/A
MDXL61GN3CA000 MDXL61GNMCA000 200 IP65   √ N/A
MDXL62GN3CA000 MDXL62GNMCA000 400 IP65   √ N/A
MDXL61GN3RAP10 MDXL61GNMRAP10 200 IP65 √   10:1
MDXL61GN3RAP20 MDXL61GNMRAP20 200 IP65 √   20:1
MDXL61GN3RAP40 MDXL61GNMRAP40 200 IP65 √   40:1
MDXL61GN3CAP10 MDXL61GNMCAP10 200 IP65   √ 10:1
MDXL61GN3CAP20 MDXL61GNMCAP20 200 IP65   √ 20:1
MDXL61GN3CAP40 MDXL61GNMCAP40 200 IP65   √ 40:1
MDXL62GN3RAP10 MDXL62GNMRAP10 400 IP65 √   10:1
MDXL62GN3RAP20 MDXL62GNMRAP20 400 IP65 √   20:1
MDXL62GN3RAP40 MDXL62GNMRAP40 400 IP65 √   40:1
MDXL62GN3CAP10 MDXL62GNMCAP10 400 IP65   √ 10:1
MDXL62GN3CAP20 MDXL62GNMCAP20 400 IP65   √ 20:1
MDXL62GN3CAP40 MDXL62GNMCAP40 400 IP65   √ 40:1

□ SANREJIAQIANGXING

16-bit 编码器型 1024 线编码器型 功率 防护等级 RS-485 CANopen 减速比
MDXL61GN3RB000 - 200 IP20 √   N/A
MDXL62GN3RB000 - 400 IP20 √   N/A
MDXL61GN3CB000 - 200 IP20   √ N/A
MDXL62GN3CB000 - 400 IP20   √ N/A
MDXL61GN3RBP10 - 200 IP20 √   10:1
MDXL61GN3RBP20 - 200 IP20 √   20:1
MDXL61GN3RBP40 - 200 IP20 √   40:1
MDXL61GN3CBP10 - 200 IP20   √ 10:1
MDXL61GN3CBP20 - 200 IP20   √ 20:1
MDXL61GN3CBP40 - 200 IP20   √ 40:1
MDXL62GN3RBP10 - 400 IP20 √   10:1
MDXL62GN3RBP20 - 400 IP20 √   20:1
MDXL62GN3RBP40 - 400 IP20 √   40:1
MDXL62GN3CBP10 - 400 IP20   √ 10:1
MDXL62GN3CBP20 - 400 IP20   √ 20:1
MDXL62GN3CBP40 - 400 IP20   √ 40:1
MDXK61GN3RB000 - 200 IP65 √   N/A
MDXK62GN3RB000 - 400 IP65 √   N/A
MDXK61GN3CB000 - 200 IP65   √ N/A
MDXK62GN3CB000 - 400 IP65   √ N/A
MDXK61GN3RBP10 - 200 IP65 √   10:1
MDXK61GN3RBP20 - 200 IP65 √   20:1
MDXK61GN3RBP40 - 200 IP65 √   40:1
MDXK61GN3CBP10 - 200 IP65   √ 10:1
MDXK61GN3CBP20 - 200 IP65   √ 20:1
MDXK61GN3CBP40 - 200 IP65   √ 40:1
MDXK62GN3RBP10 - 400 IP65 √   10:1
MDXK62GN3RBP20 - 400 IP65 √   20:1
MDXK62GN3RBP40 - 400 IP65 √   40:1
MDXK62GN3CBP10 - 400 IP65   √ 10:1
MDXK62GN3CBP20 - 400 IP65   √ 20:1
MDXK62GN3CBP40 - 400 IP65   √ 40:1



■ CHANPINGUIGE

型号 MDXK61GN3□□□□□
MDXK61GNM□□□□□		 MDXK62GN3□□□□□
MDXK62GNM□□□□□		 MDXL61GN3□□□□□
MDXL61GNM□□□□□		 MDXL62GN3□□□□□
MDXL62GNM□□□□□
IP防护等级
IP20
IP65
额定输出功率
(3000rpm时)
200W
400W
200W
400W
输入电压范围 24-60VDC
推荐输入电压 48VDC
编码器 M = 1024线磁性编码器
3 = 16-bit 磁性编码器
通讯接口 -R Type: RS-485
-C Type: R-232,CANbus
通讯协议 -R Type: SCL, Modbus/RTU
-C Type: CANopen (CiA301, CiA402)
数字量输入 8路光耦隔离输入:
X1/X2: 差分输入, 5-24VDC, up to 20mA, 2MHz, 最大脉宽 250ns
X3/X4/X5/X6: 单端输入, 5-24vdc, up to 20 mA, 10KHz.
X7/X8: 5-24 Volt 差分输入, 5-24vdc, up to 20 mA, 10KHz.		 5路光耦隔离输入:
X1/X2: 差分输入, 5-24VDC, up to 20mA, 2MHz, 最大脉宽 250ns
X3/X4/X5: 单端输入, 5-24vdc, up to 20 mA, 10KHz.
模拟量输入 2路模拟量输入（0 ~ +10VDC，12-bit）
数字量输出 4路光耦隔离输出: Y1/Y2/Y3/Y4: 开集电极, 30Vdc, 100mA max.
保护 过温、过压、过流、欠压等
防护等级 Class B
环境温度 环境温度: 0℃ - 40℃(如果环境温度超过45℃请置于通风良好的场合)
环境湿度 工作及储藏: 10 - 85% 无结露


■ IP20XITONGPEIZHI

MDX，伺服系统，集成式伺服电机，集成式电机


■ IP20XINGFUJIAN

□ I/OXIAN (WUPINGBI)

型号 长度（L）
1101-100 1m
1101-200 2m
1101-500 5m
Pin 信号 描述 颜色
1 X1+ High Speed Digital Input 蓝
2 X1- High Speed Digital Input 蓝/白
3 X2+ High Speed Digital Input 黄
4 X2- High Speed Digital Input 黄/白
5 X3 X3 Digital Input 绿
6 X4 X4 Digital Input 橙
7 X5 X5 Digital Input 灰
8 X6 X6 Digital Input 紫
9 XCOM X Digital Input COM 白
10 +5V +5VDC Output 红
11 AIN1 Analog Input 1 蓝
12 GND Analog Input Ground 黑
13 X7+ X7 Digital Input 橙
14 X7- X7 Digital Input 橙/白
15 X8+ X8 Digital Input 绿
16 X8- X8 Digital Input 绿/白
17 Y1 Y1 Digital Output 蓝
18 Y2 Y2 Digital Output 黄
19 Y3 Y3 Digital Output 棕
20 YCOM Y Output COM 黑
21 Y4 Y4 Digital Output 红
22 AIN2 Analog Input 2 红/白
23 Z+ Encoder Output Z 黑
24 Z- Encoder Output Z 黑/白
25 B+ Encoder Output B 绿
26 B- Encoder Output B 绿/白
27 A+ Encoder Output A 橙
28 A- Encoder Output A 橙/白

□ I/OXIAN (DAIPINGBI)

型号 长度（L）
1116-100 1m
1116-200 2m
1116-300 3m
1116-500 5m
Pin 信号 描述 颜色
1 X1+ High Speed Digital Input 蓝/白
2 X1- High Speed Digital Input 蓝/黑
3 X2+ High Speed Digital Input 绿/白
4 X2- High Speed Digital Input 绿/黑
5 X3 X3 Digital Input 蓝
6 X4 X4 Digital Input 紫
7 X5 X5 Digital Input 黄
8 X6 X6 Digital Input 绿
9 XCOM X Digital Input COM 橙
10 +5V +5VDC Output 红
11 AIN1 Analog Input 1 白
12 GND Analog Input Ground 黑
13 X7+ X7 Digital Input 棕/白
14 X7- X7 Digital Input 棕/黑
15 X8+ X8 Digital Input 灰/白
16 X8- X8 Digital Input 灰/黑
17 Y1 Y1 Digital Output 棕
18 Y2 Y2 Digital Output 灰
19 Y3 Y3 Digital Output 粉
20 YCOM Y Output COM 黄/绿
21 Y4 Y4 Digital Output 紫/白
22 AIN2 Analog Input 2 紫/黑
23 Z+ Encoder Output Z 黄/白
24 Z- Encoder Output Z 黄/黑
25 B+ Encoder Output B 橙/白
26 B- Encoder Output B 橙/黑
27 A+ Encoder Output A 红/白
28 A- Encoder Output A 红/黑


□ RS-485 JUHUALIANTONGXUNXIAN

型号 长度（L）
2111-025 0.25m
2111-050 0.5m
2111-100 1m
2111-300 3m


□ RS-232 TONGXUNXIAN (C Type)

型号 长度（L）
2113-150 1.5m


□ CANopen JUHUALIANTONGXUNXIAN

型号 长度（L）
2112- 025 0.25m
2112- 050 0.5m
2112-100 1m
2112-300 3m


■ GUIGEMIAOSHU—IP65XING

型号   MDXL61GN3□A000
MDXL61GNM□A000		 MDXL62GN3□A000
MDXL62GNM□A000
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率
（3000rpm时）		 W 200 400
连续输出力矩 N.m 0.64 1.27
最大输出力矩 N.m 1.7 3.0

■ GUIGEMIAOSHU—IP65XINGDAIJIANSUJI

型号   MDXL61GN3□AP□□
MDXL61GNM□AP□□		 MDXL62GN3□AP□□
MDXL62GNM□AP□□
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率
（3000rpm时）		 W 200 400
连续输出力矩
（电机轴出力）		 N.m 0.64 1.27
最大输出力矩
（电机轴出力）		 N.m 1.7 3.0
减速比   10:1, 20:1, 40:1


■ IP65XITONGPEIZHI

MDX，伺服系统，集成式伺服电机，集成式电机


■ IP65XINGFUJIAN

□ I/OXIAN

◆ 弯头
型号 描述
1637-100 1m
1637-200 2m
◆ 直头
型号 描述
1638-100 1m
1637-200 2m

J1 颜色 J1 颜色
1 棕(STEP+) 11 灰/ 粉(Y1)
3 白(STEP-) 12 红/ 蓝(Y2)
6 黄(DIR+) 13 白/ 绿(Y3)
4 绿(DIR-) 2 蓝(Y4)
5 粉/ 红(X3) 14 棕/ 绿(YCOM)
8 灰(X4) 15 白/ 黄(DGND)
7 黑(X5) 16 黄/ 棕(AIN2)
10 紫(NC) 17 白/ 灰(AIN1)
9 红(XCOM)


□ DIANYUANXIAN

◆ 弯头
型号 描述
1636-100 1m
1636-200 2m
1636-300 3m
1636-500 5m
◆ 直头
型号 描述
1639-100 1m
1639-200 2m
1639-300 3m
1639-500 5m

J1 J2 信号 颜色
1 1 V+ 红
2 2 V- 黄
3 3 NC
4 4 NC
屏蔽   shield 热缩管


□ TONGXUNXIAN

◆ 弯头
型号 描述
2632-100 1m
2632-200 2m
2632-300 3m
2632-500 5m
◆ 直头
型号 描述
2634-100 1m
2634-200 2m
2634-300 3m
2634-500 5m

J1 RS485 CAN
1 棕(RX+) 棕(RS232 TX)
2 白(RX-) 白(RS232 RX)
3 蓝(TX+) 蓝(GND)
4 黑(TX-) 黑(CAN-H)
5 黄/ 绿(GND) 黄/ 绿(CAN-L)
J2 RS485 CAN
1 棕(RX+) 棕(N/C)
2 白(RX-) 白(N/C)
3 蓝(TX+) 蓝(GND)
4 黑(TX-) 黑(CAN-H)
5 黄/ 绿(GND) 黄/ 绿(CAN-L)


□ PEIZHIXIAN（COM1）

型号 描述
1642-200 2m
J1 RS485 CAN
1 棕(RX+) 棕(RS232 TX)
2 白(RX-) 白(RS232 RX)
3 蓝(TX+) 蓝(GND)
4 黑(TX-) 黑(CAN-H)
5 黄/ 绿(GND) 黄/ 绿(CAN-L)


□ FANGSHUIMAO

型号 长度（L）
MDX-M12S 外螺纹（Power,I/O,COM1）
MDX-M12K 内螺纹(COM2)

□ ZHONGDUANPIPEIDIANZU

型号 长度（L）
MDX-FKTR IP65 通信连接器，母头(COM2)
MDX-MZTR IP65 通信连接器，公头(COM1)

比较 型号名称 价格
(CNY)		 立即购买
MDXK62GNMRA000 ¥4,500.00
MDXK61GNMCA000 ¥4,600.00
MDXK61GNMRA000 ¥4,200.00
MDXK62GNMCA000 ¥4,900.00
MDXL61GNMCA000 ¥5,600.00
MDXK61GNMCAP10 ¥6,600.00
MDXK61GNMRAP40 ¥7,000.00
MDXK61GNMRAP10 ¥6,200.00
MDXL62GNMCAP20 ¥8,300.00
MDXL61GNMCAP10 ¥7,600.00
MDXK62GNMRAP20 ¥6,900.00
MDXL61GNMRAP20 ¥7,600.00
MDXL61GNMRA000 ¥5,200.00
MDXL62GNMRA000 ¥5,500.00
MDXL62GNMCA000 ¥5,900.00
MDXL61GNMRAP10 ¥7,200.00
MDXL61GNMRAP40 ¥8,000.00
MDXL61GNMCAP20 ¥8,000.00
MDXL61GNMCAP40 ¥8,400.00
MDXL62GNMRAP10 ¥7,500.00
MDXL62GNMRAP20 ¥7,900.00
MDXL62GNMRAP40 ¥8,300.00
MDXL62GNMCAP10 ¥7,900.00
MDXL62GNMCAP40 ¥8,700.00
MDXK61GNMRAP20 ¥6,600.00
MDXK61GNMCAP20 ¥7,000.00
MDXK61GNMCAP40 ¥7,400.00
MDXK62GNMRAP10 ¥6,500.00
MDXK62GNMRAP40 ¥7,300.00
MDXK62GNMCAP10 ¥6,900.00
MDXK62GNMCAP20 ¥7,300.00
MDXK62GNMCAP40 ¥7,700.00
MDXL61GN3RA000 ¥5,200.00
MDXL62GN3RA000 ¥5,500.00
MDXL61GN3CA000 ¥5,600.00
MDXL62GN3CA000 ¥5,900.00
MDXK61GN3RA000 ¥4,200.00
MDXK62GN3RA000 ¥4,500.00
MDXK61GN3CA000 ¥4,600.00
MDXK62GN3CA000 ¥4,900.00
MDXL61GN3RAP10 ¥7,200.00
MDXL61GN3RAP20 ¥7,600.00
MDXL61GN3RAP40 ¥8,000.00
MDXL61GN3CAP10 ¥7,600.00
MDXL61GN3CAP20 ¥8,000.00
MDXL61GN3CAP40 ¥8,400.00
MDXL62GN3RAP10 ¥7,500.00
MDXL62GN3RAP20 ¥7,900.00
MDXL62GN3RAP40 ¥8,300.00
MDXL62GN3CAP10 ¥7,900.00
MDXL62GN3CAP20 ¥8,300.00
MDXL62GN3CAP40 ¥8,700.00
MDXK61GN3RAP10 ¥6,200.00
MDXK61GN3RAP20 ¥6,600.00
MDXK61GN3RAP40 ¥7,000.00
MDXK61GN3CAP10 ¥6,600.00
MDXK61GN3CAP20 ¥7,000.00
MDXK61GN3CAP40 ¥7,400.00
MDXK62GN3RAP10 ¥6,500.00
MDXK62GN3RAP20 ¥6,900.00
MDXK62GN3RAP40 ¥7,300.00
MDXK62GN3CAP10 ¥6,900.00
MDXK62GN3CAP20 ¥7,300.00
MDXK62GN3CAP40 ¥7,700.00
MDXL61GN3RB000 ¥5,200.00
MDXL62GN3RB000 ¥5,500.00
MDXL61GN3CB000 ¥5,600.00
MDXL62GN3CB000 ¥5,900.00
MDXK61GN3RB000 ¥4,200.00
MDXK62GN3RB000 ¥4,500.00
MDXK61GN3CB000 ¥4,600.00
MDXK62GN3CB000 ¥4,900.00
MDXL61GN3RBP10 ¥7,200.00
MDXL61GN3RBP20 ¥7,600.00
MDXL61GN3RBP40 ¥8,000.00
MDXL61GN3CBP10 ¥7,600.00
MDXL61GN3CBP20 ¥8,000.00
MDXL61GN3CBP40 ¥8,400.00
MDXL62GN3RBP10 ¥7,500.00
MDXL62GN3RBP20 ¥7,900.00
MDXL62GN3RBP40 ¥8,300.00
MDXL62GN3CBP10 ¥7,900.00
MDXL62GN3CBP20 ¥8,300.00
MDXL62GN3CBP40 ¥8,700.00
MDXK61GN3RBP10 ¥6,200.00
MDXK61GN3RBP20 ¥6,600.00
MDXK61GN3RBP40 ¥7,000.00
MDXK61GN3CBP10 ¥6,600.00
MDXK61GN3CBP20 ¥7,000.00
MDXK61GN3CBP40 ¥7,400.00
MDXK62GN3RBP10 ¥6,500.00
MDXK62GN3RBP20 ¥6,900.00
MDXK62GN3RBP40 ¥7,300.00
MDXK62GN3CBP10 ¥6,900.00
MDXK62GN3CBP20 ¥7,300.00
MDXK62GN3CBP40 ¥7,700.00



■ JINCOUXINGJIXIECHICUN（DANWEI：mm）

□ IP20JINCOUXINGJIXIECHICUN（BUDAIJIANSUJI）

型号   MDXK61GN3□A000
MDXK61GNM□A000		 MDXK62GN3□A000
MDXK62GNM□A000
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩 N.m 0.64 1.27
最大输出力矩 N.m 1.7 3.0
□ MDXK61GN3□A000
□ MDXK61GNM□A000
□ MDXK62GN3□A000
□ MDXK62GNM□A000


□ IP20JINCOUXINGJIXIECHICUN（DAIJIANSUJI）

型号   MDXK61GN3□AP□□
MDXK61GNM□AP□□		 MDXK62GN3□AP□□
MDXK62GNM□AP□□
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩（电机轴出力） N.m 0.64 1.27
最大输出力矩（电机轴出力） N.m 1.7 3.0
减速比   10:1, 20:1, 40:1
□ MDXK61GN3□A000
□ MDXK61GNM□A000
□ MDXK62GN3□A000
□ MDXK62GNM□A000

型号 L1 L2
MDXK61GN□□AP10 143 175
MDXK61GN□□AP20 160 192
MDXK61GN□□AP40 160 192
型号 L1 L2
MDXK62GN□□AP10 163 195
MDXK62GN□□AP20 177 209
MDXK62GN□□AP40 177 209


□ IP65JINCOUXINGJIXIECHICUN（BUDAIJIANSUJI）

型号   MDXL61GN3□A000
MDXL61GNM□A000		 MDXL62GN3□A000
MDXL62GNM□A000
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩 N.m 0.64 1.27
最大输出力矩 N.m 1.7 3.0
□ MDXL61GN3 □ A000
□ MDXL61GNM □ A000
□ MDXL62GN3 □ A000
□ MDXL62GNM □ A000


□ IP65JINCOUXINGJIXIECHICUN（DAIJIANSUJI）

型号   MDXL61GN3□AP□□
MDXL61GNM□AP□□		 MDXL62GN3□AP□□
MDXL62GNM□AP□□
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩（电机轴出力） N.m 0.64 1.27
最大输出力矩（电机轴出力） N.m 1.7 3.0
减速比   10:1, 20:1, 40:1
□ MDXK61GN3□A000
□ MDXK61GNM□A000
□ MDXK62GN3□A000
□ MDXK62GNM□A000

型号 L1 L2
MDXL61GN□□AP10 143 175
MDXL61GN□□AP20 160 192
MDXL61GN□□AP40 160 192
型号 L1 L2
MDXL62GN□□AP10 163 195
MDXL62GN□□AP20 177 209
MDXL62GN□□AP40 177 209


■ SANREJIAQIANGXINGJIXIECHICUN（DANWEI：mm）

□ IP20SANREJIAQIANGXINGJIXIECHICUN（BUDAIJIANSUJI）

型号   MDXK61GN3□B000
MDXK61GNM□B000		 MDXK62GN3□B000
MDXK62GNM□B000
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩 N.m 0.64 1.27
最大输出力矩 N.m 1.7 3.0
□ MDXK61GN3□B000
□ MDXK61GNM□B000
□ MDXK62GN3□B000
□ MDXK62GNM□B000


□ IP20SANREJIAQIANGXINGJIXIECHICUN（DAIJIANSUJI）

型号   MDXK61GN3□BP□□
MDXK61GNM□BP□□		 MDXK62GN3□BP□□
MDXK62GNM□BP□□
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩（电机轴出力） N.m 0.64 1.27
最大输出力矩（电机轴出力） N.m 1.7 3.0
减速比   10:1, 20:1, 40:1
□ MDXK61GN3□BP□□
□ MDXK61GNM□BP□□
□ MDXK62GN3□BP□□
□ MDXK62GNM□BP□□

型号 L1 L2
MDXK61GN□□BP10 162.3±1 61.4±1
MDXK61GN□□BP20 176.8±1 75.9±1
MDXK61GN□□BP40 176.8±1 75.9±1
型号 L1 L2
MDXK62GN□BP10 182.3±1 81.4±1
MDXK62GN□BP20 196.8±1 95.9±1
MDXK62GN□BP40 196.8±1 95.9±1


□ IP65SANREJIAQIANGXINGJIXIECHICUN（BUDAIJIANSUJI）

型号   MDXL61GN3□B000
MDXL61GNM□B000		 MDXL62GN3□B000
MDXL62GNM□B000
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩 N.m 0.64 1.27
最大输出力矩 N.m 1.7 3.0
□ MDXL61GN3□B000
□ MDXL61GNM□B000
□ MDXL62GN3□B000
□ MDXL62GNM□B000


□ IP65SANREJIAQIANGXINGJIXIECHICUN（DAIJIANSUJI）

型号   MDXL61GN3□BP□□
MDXL61GNM□BP□□		 MDXL62GN3□BP□□
MDXL62GNM□BP□□
绕组类型 VDC 48 48
供电电压 VDC 24 48 24 48
额定转速 Rpm 2000 3000 1600 3000
额定输出功率（3000rpm时） W 200 400
连续输出力矩（电机轴出力） N.m 0.64 1.27
最大输出力矩（电机轴出力） N.m 1.7 3.0
减速比   10:1, 20:1, 40:1
□ MDXL61GN3□BP□□
□ MDXL61GNM□BP□□
□ MDXL62GN3□BP□□
□ MDXL62GNM□BP□□

型号 L1 L2
MDXL61GN□□BP10 162.3±1 61.4±1
MDXL61GN□□BP20 176.8±1 75.9±1
MDXL61GN□□BP40 176.8±1 75.9±1
型号 L1 L2
MDXL62GN□□BP10 182.3±1 81.4±1
MDXL62GN□□BP20 196.8±1 95.9±1
MDXL62GN□□BP40 196.8±1 95.9±1

2D尺寸图
3D模型
使用手册
目录册
标题 文件类型 大小(KB) 下载
MDX Family Brochure_CN20190311.pdf PDF 3658
相关证书
标题 文件类型 大小(KB) 下载
MDX系列伺服电机CE EMC证书（AMA）.pdf PDF 504
相关软件



BAOZHUANGJIFAHUO

从简单的网上下单到产品交付到您的手上，我们总能确保每个环节安全快捷

ZHUANYEDECHANPINBIAOQIAN

考虑到所有可能的苛刻应用环境，MOON'S为每个产品设计的标签通过了耐水性测试，耐久性摩擦测试，耐高温性和耐腐蚀性测试。

另外，我们的产品标贴印有含产品详情页的二维码，便于用户随时掌握产品详细信息。

TISHI：CIBIAOQIANSHIYONGYUBUJINDIANJICHANPIN。

（ZHUANYEBAOZHUANGHEHEDUTEWAIGUANSHEJI）

（DANTAICHANPINWAIJIAGUOZHENZHUMIAN）

（DUOTAICHANPINYOUWAIXIANGBAOZHUANG）

ANQUANBAOZHUANG

为了确保您的货物能够承受长途旅行并安全到达，MOONS’特别设计了结构牢固的包装纸箱，并通过内部跌落测试。
纸箱由可回收材料制成，为您提供专业的安全交货。
无论用户购买单台产品还是多台产品，我们均用内外双层包装防护进一步减小产品被损害的风险。

CHUHUOKESHIHUA

我们每一单出货前，都经过有经验的仓储人员悉心包装，并将重要过程公布于网站，用户下单后可清晰看到已购产品的出货过程以及物流状态。

（ZHANSHIBAOZHUANGHENEICHANPIN）

（FAHUODANFANGRUBAOZHUANGHE）

（FUSHANGSHANGPINXIANGTIE）

（ZHANSHIWULIUYUNDAN）

KUAISUJIAOHUO

MOONS’选择顺丰作为我们主要的国内快递合作伙伴。作为国内领先的物流专家，顺丰为我们的客户提供快速和专业的中国大陆门到门送货服务。

专业仓储
管理

MOONS’拥有经验丰富的仓储管理团队，所有产品和原材料均分门别类、陈设整齐。
